Генераторы жидкого азота CNP10 / CNLab10 и CNP20 / CNLab20
Производитель: Intek Cryogenics
Регистрационное удостоверение: Нет
Криогенные азотные установки серии CNP — это автономные генераторы жидкого азота «все-в-одном» для вашей лаборатории.
- Системы производят от 10 до 20+ литров жидкого азота в день непосредственно из воздуха, обеспечивая полную независимость от поставок и значительную экономию средств.
- Просто подключите к электросети и нажмите одну кнопку для начала производства.
- Идеальное решение для научных исследований, ЭКО-клиник, биобанков и промышленных лабораторий.
Сферы применения:
- Научные и исследовательские лаборатории (криоконсервация, спектроскопия и др.)
- Криохранилища и биобанкинг (хранение клеточных линий, тканей)
- Центры репродуктологии (ЭКО)
- Криогенная обработка материалов
- Производство электроники и полупроводников
- Медицинские учреждения и фармацевтическое производство

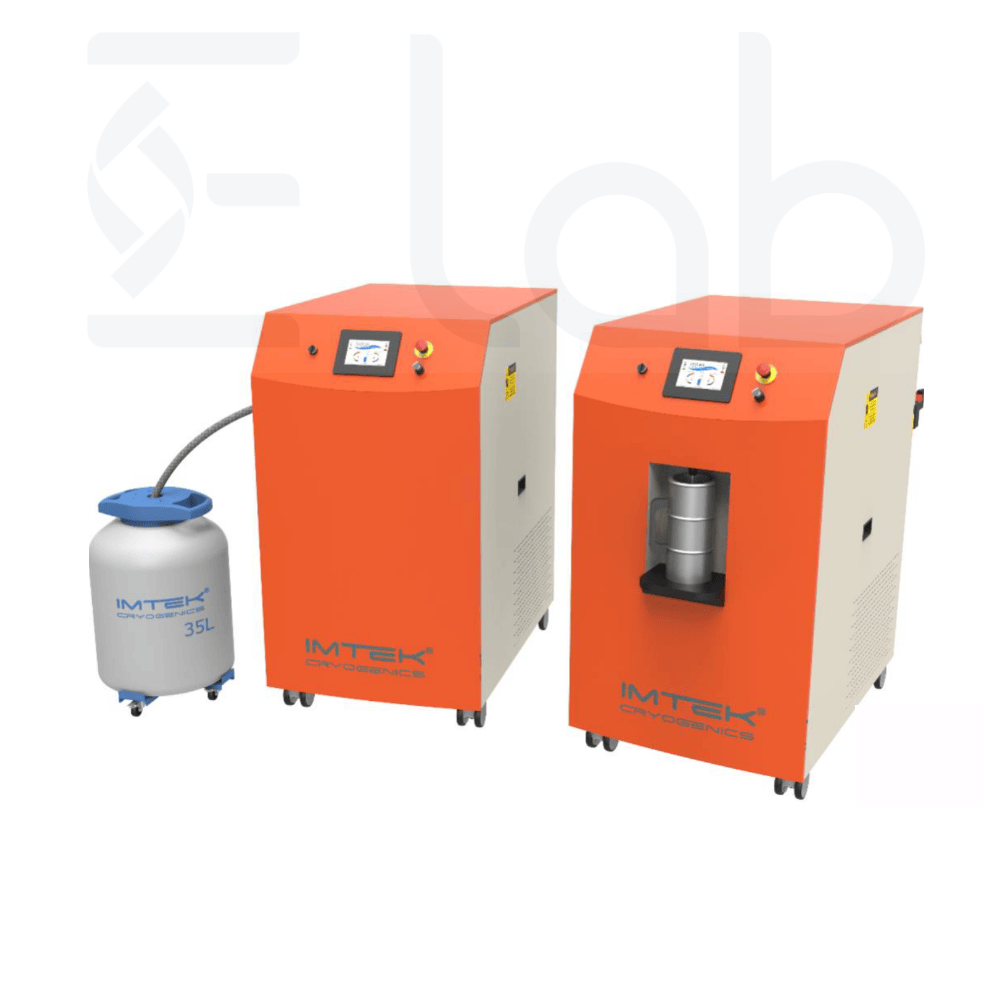

CNP10 и CNP20 — это новое поколение интеллектуальных криогенных установок от турецкой компании Intek Cryogenics, которые кардинально меняют подход к снабжению лабораторий жидким азотом. Модели поставляются в двух вариантах: CNP (стандартная версия) и CNLab (лабораторная версия с увеличенной высотой для удобного отбора проб).
Принцип работы основан на очистке воздуха, выделении газообразного азота методом короткоцикловой безнагревной адсорбции (PSA) и последующем его сжижении с помощью криоохладителя.
Ключевое отличие между моделями заключается не только в производительности, но и в конструктивной интеграции: модель CNP20 обладает встроенным воздушным компрессором, что делает систему максимально компактной и готовой к работе после подключения к электросети. Модель CNP10, в свою очередь, использует внешний компрессор и чиллер, что позволяет вынести источник шума за пределы лаборатории и является оптимальным решением для требовательных к акустическому комфорту помещений.
Обе системы управляются продвинутым контроллером с цветным сенсорным экраном, который обеспечивает полную автоматизацию, мониторинг чистоты продукта и удаленное наблюдение.
Выбор между CNP10 и CNP20 зависит от потребностей вашей лаборатории:

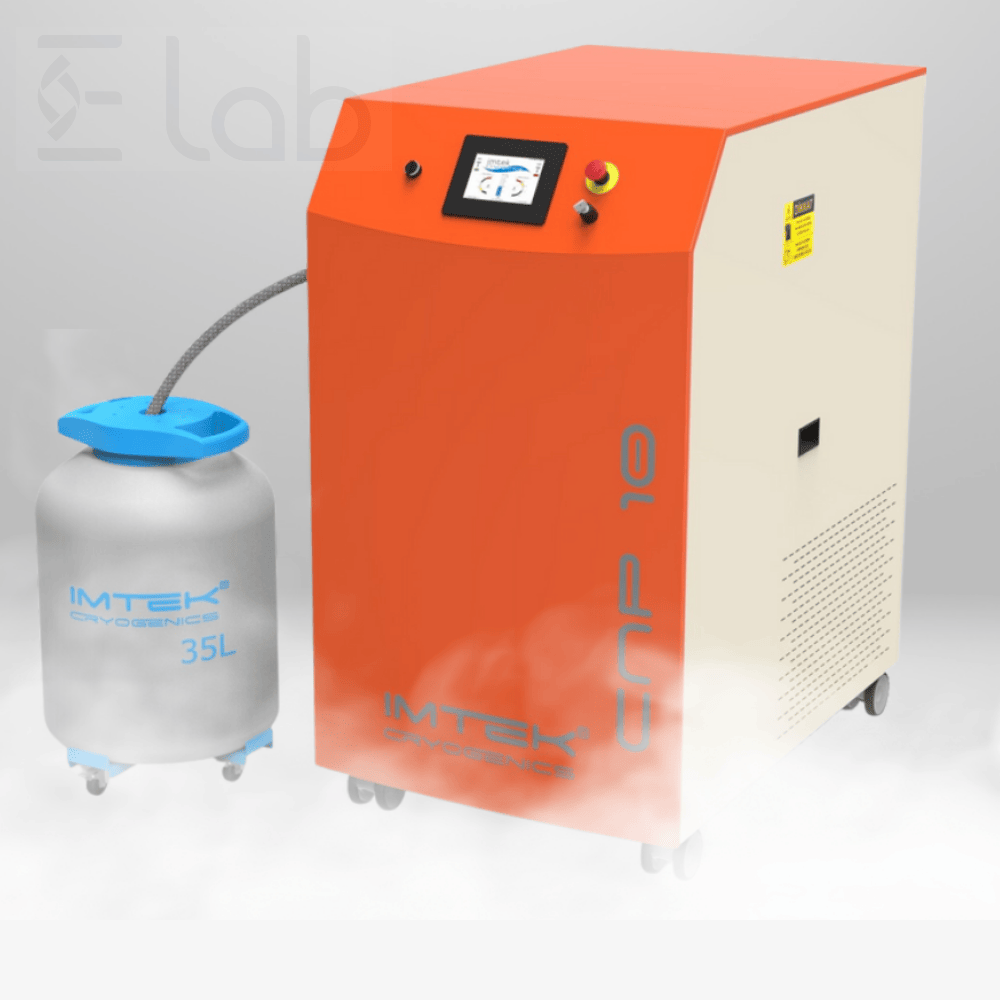

- CNP10 — это экономичное и гибкое решение для лабораторий с умеренным потреблением и требованием к низкому уровню шума.
- CNP20 — это высокопроизводительная и полностью интегрированная система для лабораторий, где приоритетом являются максимальная автономия и производительность.
Технические характеристики и сравнение моделей
| Параметр | Модель CNP10 / CNLab10 | Модель CNP20 / CNLab20 | Комментарий |
| Производительность по LN₂ | ≥ 10 л/день (≥13 л/день при 23°C) | ≥ 20 л/день | Производительность указана при стандартных условиях (25°C, 1 атм). CNP20 идеальна для лабораторий с высоким потреблением. |
| Встроенный накопительный дьюар | |||
| • Объем | 20 л (стандартно), опции: 25 л, 60 л | 60 л (стандартно) | CNP10 предлагает гибкость выбора объема. CNP20 — больший запас готового продукта. |
| • Рабочее давление | 1.5 бар | 1.5 бар | Стандартное давление для отбора и перелива. |
| • Контроль уровня | Емкостный датчик | Емкостный датчик | Высокоточное измерение уровня. |
| • Скорость испарения | 0.1 л/день | Не указано (минимальная) | Низкие статические потери. |
| Система очистки и сжижения | |||
| • Технология генерации N₂ | Короткоцикловая безнагревная адсорбция (PSA) | Короткоцикловая безнагревная адсорбция (PSA) | Проверенная технология получения чистого азота из воздуха. |
| • Чистота азота (газ) | ≥ 99.9% | ≥ 99% | Высокая чистота на входе в криоохладитель. |
| • Точка росы воздуха | до -40°C | до -70°C | Более глубокая осушка в CNP20 повышает надежность и долговечность. |
| • Поток азота | ≥ 1 м³/час | ≥ 1 м³/час | |
| • Криоохладитель | GM тип, установлен на дьюаре | GM тип, установлен на дьюаре | |
| Энергопотребление и питание | |||
| • Электропитание | 200-240V (±10%), 1Ф, 50Гц / 208-230V (±10%), 1Ф, 60Гц | 380/400/415V, 3Ф, 50Гц / 480V, 3Ф, 60Гц | CNP10 работает от однофазной сети, что упрощает подключение. CNP20 требует трехфазную сеть. |
| • Потребляемая мощность | 2.25-2.4 кВт (@50Гц) / 2.6 кВт (@60Гц) | 3.5 кВт (@50Гц) / 3.9 кВт (@60Гц) | |
| Воздушный компрессор | |||
| • Тип и расположение | Внешний, безмасляный | Встроенный, безмасляный | Внешний компрессор CNP10 снижает шум в помещении. |
| • Производительность | ≥ 1 м³/час @ 7 бар | ≥ 3 м³/час @ 7 бар | Соответствует производительности по жидкому азоту. |
| Гелиевый компрессор (для криоохладителя) | |||
| • Охлаждение | Воздушное (водяное — опция) | Воздушное (водяное — опция) | |
| • Давление He | 19-19.3 бар | 18.3-19 бар | |
| • Чистота He | 99.995% | 99.995% | |
| Эксплуатация и обслуживание | |||
| • Интервал ТО | 8 000 рабочих часов | 10 000 рабочих часов | Длительные интервалы снижают эксплуатационные затраты. |
| • Уровень шума | < 65 дБ на расстоянии 1 м | < 65 дБ на расстоянии 1 м | Низкий уровень шума для лабораторного оборудования. |
| • Интерфейс управления | 6″ Цветной сенсорный экран (ПЛК) | 6″ Цветной сенсорный экран (ПЛК) | Полная автоматизация, мониторинг чистоты O₂, удаленный контроль. |
| Физические параметры | |||
| • Габариты (Ш x Г x В) | 765 x 1215 x 1100 мм (CNP10) | 765 x 1430 x 1388 мм | CNLab-версии имеют большую высоту для удобства работы. |
| • Вес (пустой/полный) | ~250 кг | 400 кг / 450 кг | |
| • Рекомендуемая площадь | 2 x 2 x 2 м | 2 x 3 x 3 м | Учитывает зоны для обслуживания и вентиляции. |
| Окружающая среда | |||
| • Рабочая температура | +4°C до +40°C | +5°C до +30°C | |
| • Макс. высота над у.м. | 3000 м | 3000 м | |
| Стандарты и соответствие | CE, ISO 12100:2010, IEC 60204-1, 2006/42/EC, 97/23/EC; ISO9001:2015 | CE, ISO 12100:2010, IEC 60204-1, 2006/42/EC, 97/23/EC; ISO9001:2015 |
